چوک خروجی اینورتر

شکل موج ولتاژ خروجی اینورتر ها سینوسی نیست، بلکه پالس‌های مربعی شکل هست. که دامنه این پالس‌های خروجی ۱.۳۵ برابر ولتاژ ورودی اینورتر هستش که مثلا برای ولتاژ ۴۰۰ ولت ورودی اینورتر دامنه این پالس‌های خروجی میشه حدود ۵۵۰ ولت. حالا اگه این شکل ولتاژ به الکتروموتور سه فاز اعمال بشه، باعث میشه در ترمینال‌های موتور پیک های ولتاژ مثلا ۱۵۰۰ ولتی به وجود بیاد.

همچنین این پیک‌های ولتاژی ایجاد شده در ترمینال‌های موتور باعث انعکاس موج به خروجی اینورتر شده و ممکنه باعث ایجاد خطای اضافه ولتاژ روی اینورتر شده و ممکنه منجر به صدمه به IGBT های اینورتر بشه.

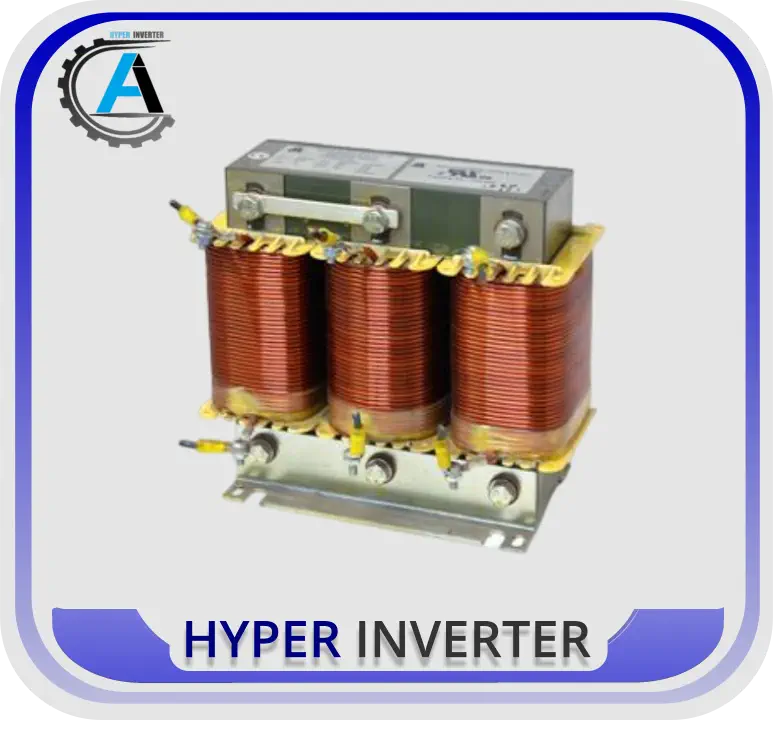

 از جمله تجهیزات جانبی پرکاربرد درایو یا اینورتر، چوک یا راکتور خروجی اینورتر هستش. برای کابل خروجی اینورتر به موتورِ طولانی‌تر از ۵۰ متر، توصیه میشه از چوک موتور در خروجی درایو استفاده بشه. چوک خروجی اینورتر باعث کاهش پیک‌های ولتاژیِ ایجاد شده روی سیم‌پیچ‌های موتور میشه و نرخ افزایش ولتاژ یا همون du/dt کاهش پیدا میکنه

این کار منجر به این میشه که ولتاژ اعمالی به موتور تحت شریط و محدوده‌های استاندارد قرار بگیره و لذا عایق‌های سیم‌پیچ موتور عمر استاندارد خودشون رو داشته باشند. بعنوان یه قاعده سرانگشتی میشه گفت اگه متراژ کابل خروجی درایو ۵۰ تا ۱۵۰ متر باشه، راکتور خروجی درایو برای جبران اثر خازنی طول کابل موتور مناسب هستش.

راکتور خروجی اینورتر بایستی تا حد ممکن نزدیک اینورتر نصب بشه و کابل اینورتر به راکتور حتی‌المقدور کوتاه باشه تا بیشترین اثر رو داشته باشه.
