چوک ورودی اینورتر

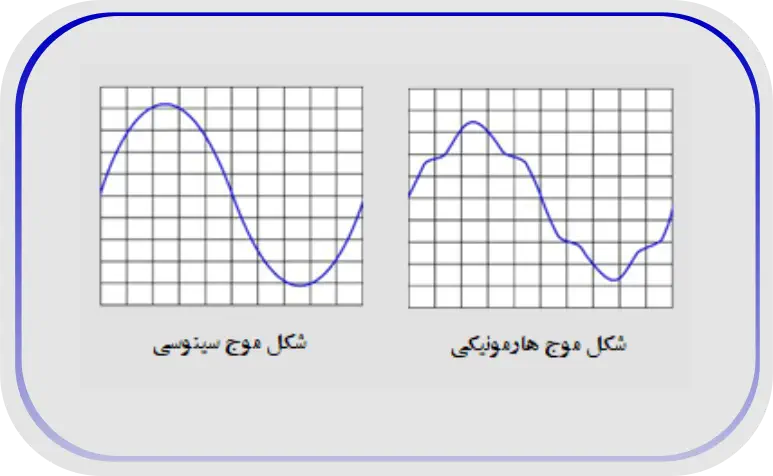

چوک AC ورودی اینورتر مرسوم ترین تجهیزی است که برای کاهش هارمونیک در اینورترها مورد استفاده قرار می گیرد و همانطور که از اسم آن پیداست در ورودی اینورتر نصب می شود. با نصب راکتور ورودی اینورتر شکل جریان کشیده شده از ورودی هموارتر شده و به شکل سینوسی نزدیک تر می گردد.

ضریب THD جریان ورودی اینورتر ها بالای ۸۰٪ است. در صورت نصب چوک ورودی اینورتر این مقدار هارمونیک اینورتر کاهش می یابد و به چیزی حدود ۴۰٪ می رسد. (مقدار نهایی هارمونیک به مشخصات فیلتر و بار وابسته است). چوک AC ورودی یک امپدانس به ورودی درایو اضافه می کند و باعث سینوسی تر شدن جریان ورودی می گردد. هرچقدر این امپدانس بیشتر باشد، هارمونیک اینورتر کمتر خواهد شد و البته افت ولتاژ بیشتری ایجاد خواهد شد. عموما در طراحی ها برای امپدانس فیلتر ورودی اینورتر، مقدار ۳ الی ۵ درصد بسته به طراحی و در نظر گرفته می شود.

علاوه بر بحث کاهش هارمونیک اینورتر، مزیت بسیار مهم دیگر چوک ورودی درایو، بحث حفاظت اینورتر است. قسمت یکسوساز ورودی اینورترها در برابر نوسانات شدید شبکه بسیار آسیب پذیرند. امپدانس راکتور ورودی درایو تا حد زیادی باعث می شود نوسان های ولتاژ شبکه (مثلا ناشی از سوئیچ زنی بانک خازنی یا موارد دیگر)، به ورودی اینورتر صدمه نزند یا باعث ایجاد فالت روی درایو و توقف پروسه نگردند. چرا که پیک های شدید را تا حد زیادی خنثی می نماید. در شکل زیر ببینید نوسانات ولتاژ، چگونه باعث ایجاد پیکهای جریانی شدید شده است.

و همچنین همانطور که در بالا اشاره شد هارمونیک باعث کاهش ضریب توان اینورتر می شود. استفاده از چوک ورودی در ضمن اینکه باعث کاهش هارمونیک تولیدی درایو می گردد، توان راکتیو ورودی درایو را نیز کاهش می دهد. پاور فکتور (cosɸ) یا ضریب توان با ضریب (THD² + 1)√/1 متناسب است با هارمونیک. لذا طبق رابطه فوق، کاهش هارمونیک باعث بهبود ضریب توان می گردد.
